试验变压器概述本产品是轻型高压试验变压器的配套设备。其性能优越，功能多，体积小，重量轻，具有使用可靠，外观美观，操作维修方便等特点。二、结构及面板布置示意图本设备为箱式结构，箱体为铝合金机箱，所有电器元件均装在骨架上，面板上有电源连接电缆，便于安装和维修。本报警装置电路简单，性能可靠，具有计时、声光同步报警功能。面板元件布置如下、原理图附后。三、使用条件1.温 度：0℃～40℃2.海拔高度：＜1000m3.相对温度：＜85％4.工作场所应无严重影响绝缘的气体、蒸汽、化学性尘埃及其它爆炸性和浸蚀性介质。四、使用方法1.按照试验要求将操作箱、变压器、被试品连接好。2.按照被试品正常试验所需电流大小和耐压时间，设定好过流继电器（-KA）及时间继电器（-KT）的动作值。3.插上电源插头，将调压器手柄旋到零位，绿灯（-HG）亮，可进行试验操作，操作时不要靠近变压器，以免发生危险。4.以上所有工作完成后，表示可以送电操作。按下启动按钮（-ST），一次主回路（-KM）吸合，调压器受电。顺时针旋转调压器手柄，调压器升压。此时零位灯（-HY）灭，工作指示灯（-HR）亮。密切注意电压表（-PV）的指示，当升到被试品规定的耐压值时，按下计时按钮（-ST2）并注意被试品的情况。5.当耐压计时到时，操作箱自动发出报警声，此时应立即逆时针旋转调压器手柄至零位，按下停止按钮（-SP）和计时按钮（-ST2），红灯灭，黄灯亮。试验完毕。6.在升压或耐压近程中，如发生短路、闪络、击穿等过流时，过流继电器（-KA）动作，切断主回路。此时应将调压器逆时针旋转至零位。

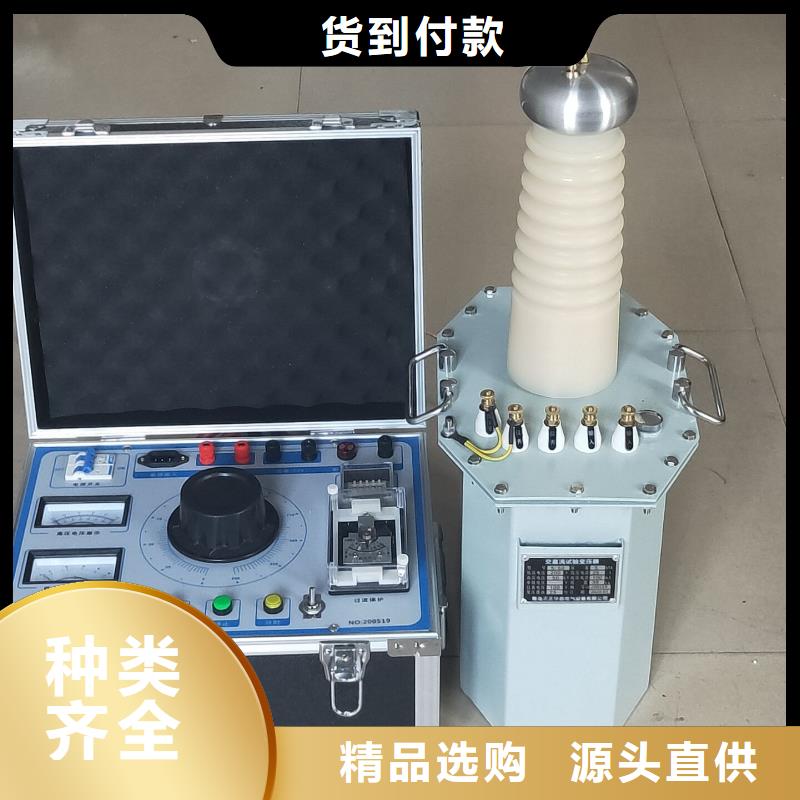

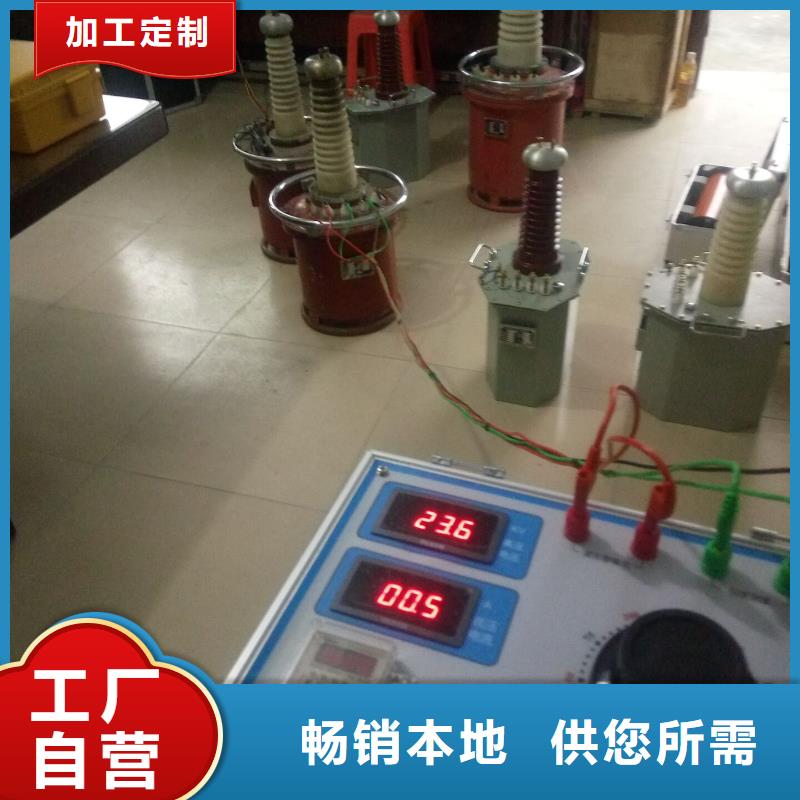

试验变压器 系列工频耐压试验装置是根据机电部《试验变压器》标准在原同类产品基础上经过大量改进后而生产的。TH-系列工频耐压试验装置是在TE系列试验变压器的基础上按照 标准《ZBK-41006-89》经过改进后而生产的一种新型产品。本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。 系列工频耐压试验装置采用单框芯式铁芯结构。初级绕组饶在铁芯上，高压绕组在外，这种同轴布置减少了漏磁通，因而增大了绕组间的耦合。产品的外壳制成与器芯配合较佳的八角形结构，整体外形显得美观大方。 (二)无局放试验变压器：型号： YDQW-5kVA/50kV 充气式（SF6）无局放试验变压器。采用特殊结构及精密工艺使得其局放量能控制在较小的范围内。外形工艺精度高。适用于现场和试验室。方便适用。技术参数额定容量：5KVA输入电压：220V±10％输出电压：AC：0-50kV额定电压下系统局放量≤5PC输出电流：100mA电压精度：AC 1.5％电源失真度：＜3％绝缘介质：SF6气体重量：35Kg(三)隔离滤波变压器型号：LBQ-5/0.22主要结构为隔离变压器及离波装置，可以有效摒除电源中存在的杂波及各种干挠。额定容量：5KVA 额定电压：220V±10％ 额定电流：25A空载损耗：≤5％阻抗电压：≤5％ 衰减效果： 10KHZ-100KHZ≥ 20db100KHZ-30MKZ≥ 60db运行时间：同变压器(四)耦合电容器型号：TAWF-10/800额定电压：50kV标称电容量：800pF介质损耗:：≤0.2％测量精度：＜1％绝缘水平：120％额定电压下1min无异常标称分压比： 1000:1 局部放电量：额定电压下≤3pC，80％额定电压下≤2pC局部放电量：额定电压下≤3pC，80％额定电压下≤2pC结构型式：绝缘外壳油纸电容结构：由顶罩、均压环、电容器本体、移动底座、低压臂等组成。运行时间:同变压器
