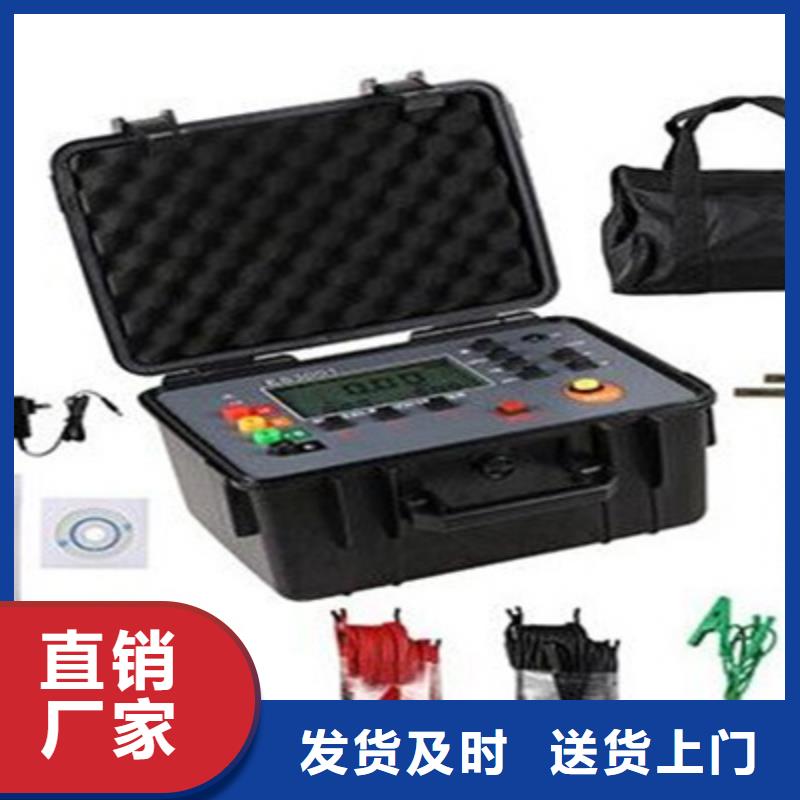

接地电阻测试仪性能特点2.1. 抗干扰能力强。本仪器采用变频法原理测量，配合现代软硬件及数字滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠。仪器内置的变频试验电源可输出45Hz/55Hz或49Hz/51Hz两组频率的试验电流,在程序的自动控制下，它分别以45Hz/55Hz或49Hz/51Hz的试验电流进行两次测试，测试完成后折算到50Hz后取其平均值为测量结果。由于试验电流的频率与系统工频十分接近，所测结果完全可等效为接地装置的工频接地阻抗。2.2. 大屏幕液晶显示，全中文菜单式操作，一屏显示出所有测量信息和结果，可记录/存储/打印所有的测量数据，如测量布线方式：平行法/夹角法；地网对角线距离；电流极、电压极布线长度；电压及工频干扰电压；电流接地极回路阻抗等。2.3 仪器的测量内容包括地网的接地阻抗Z、纯电阻分量R和纯感抗分量X、地网接地装置电感L，仪器能可测量现场干扰并阻断工频干扰电压及其谐波,至60V波峰值，可有效测量过程中引线互感（特别针对平行布线法的引线互感误差）与地网自感的影响，即使在强干扰电压和电流条件下，其测量结果仍具有很好的重复性和准确性。2.4. 仪器全自动测试接地装置的接地阻抗，测试过程中可自动测试电压极的工频干扰电压和电流接地极的回路阻抗，并据此自动调节异频电源的输出电流值（额定输出电流为2A），无须人为干预，即可全自动完成测试。可保存1000组测量数据，掉电不丢失，可随时查看历史数据，且自带微型打印机可现场打印测量结果或使用U盘导出测试数据编辑测试报告。2.5. 仪器采用可充电锂电池组和逆变模块/DDS数字合成调频功率电源，功率大、体积小、重量轻，保证输出标准正弦波波形稳定平滑，整套装置仅重4.5kg。2.6.仪器兼容了接地装置接地阻抗和土壤电阻率的测试功能。

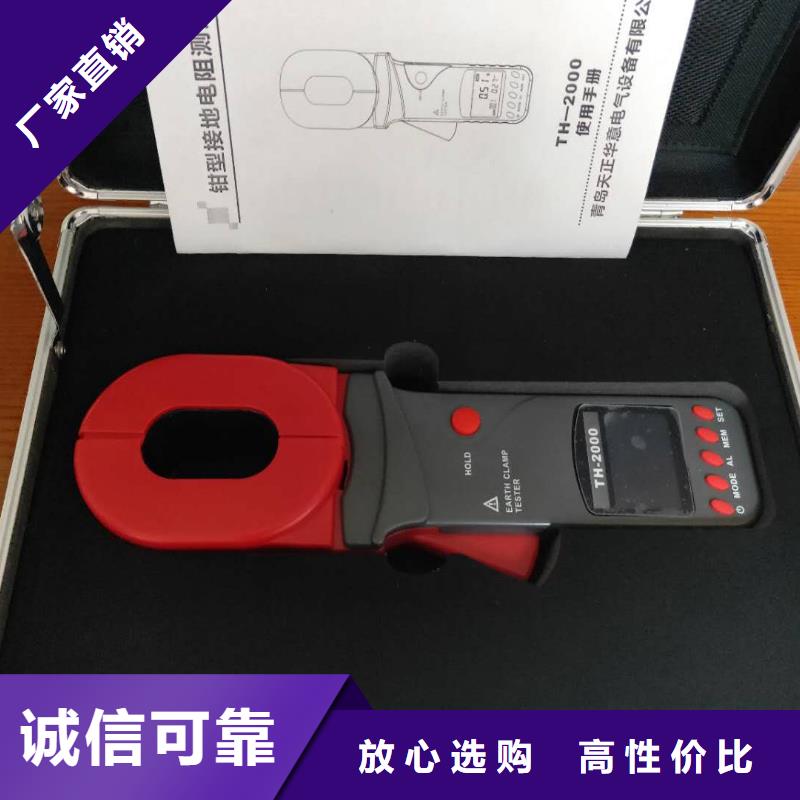

接地电阻测试仪电阻测量开机自检完成后，显示“OLΩ”，即可进行电阻测量。此时，扣压扳机，打开钳口，钳住待测回路，读取电阻值。用户认为有必要，可以如图5所示用随机的测试环检验一下。其显示值应该与测试环上的标称值一致（5.1Ω）。测试环上的标称值是在温度为20℃下的值。显示值与标称值相差一个字，是正常的。如：测试环的标称值为5.1Ω时，显示5.0Ω或5.2Ω都是正常的。 图5显示“OLΩ”，表示被测电阻超出了钳表的上量限，见图2。显示“L0.01Ω”，表示被测电阻超出了钳表的下量限，见图6。闪烁显示符号，同时具有间歇“嘟--嘟--嘟--”声，表示被测电阻超出了电阻报警临界值。在HOLD状态下，需先按HOLD键退出HOLD状态，才能继续测量。在MR状态下，需先按MEM键退出MR状态，才能继续测量。在设定报警临界值状态下，需先按POWER键或按AL键3秒退出设定报警临界值状态，才能继续测量。＊在电流测试模式下，按Ω键切换到电阻测试模式。＊4．电流测量开机自检完成，钳表自动进入电阻测量模式，显示“OLΩ”后，按A键，钳表进入电流测量模式，显示“AC 0.00mＡ”，见图7。此时，扣压扳机，打开钳口，钳住待测导线，读取电流值。钳表显示“OLＡ”，表示被测电流超出了钳表的上量限，见图8。闪烁显示符号，同时具有间歇“嘟--嘟--嘟--”声，表示被测电流超出了所设定的电流报警临界值。在HOLD状态下，需先按HOLD键退出HOLD状态，才能继续测量。在MR状态下，需先按MEM键退出MR状态，才能继续测量。
