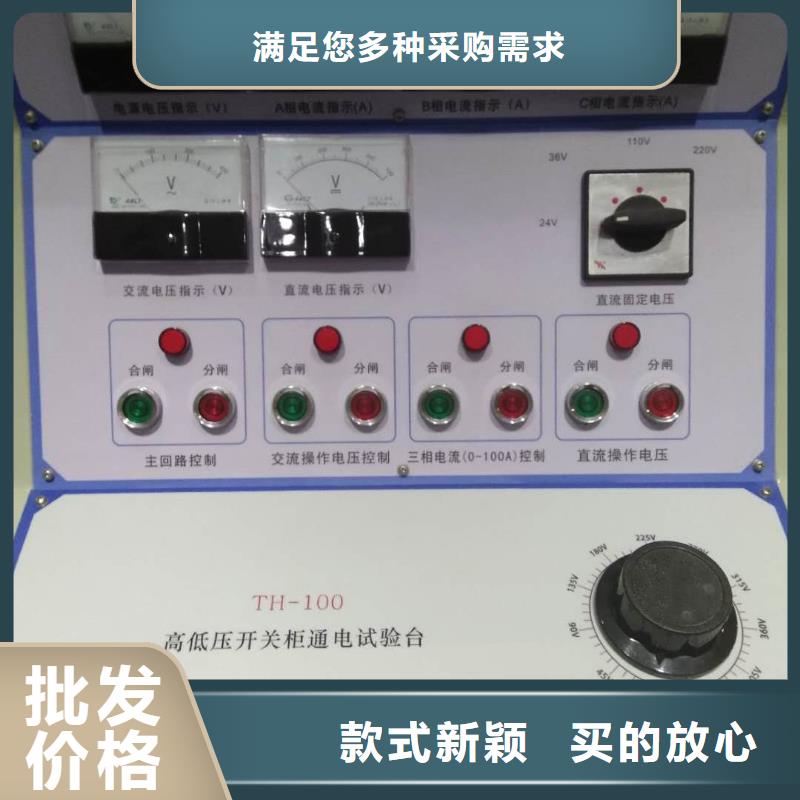

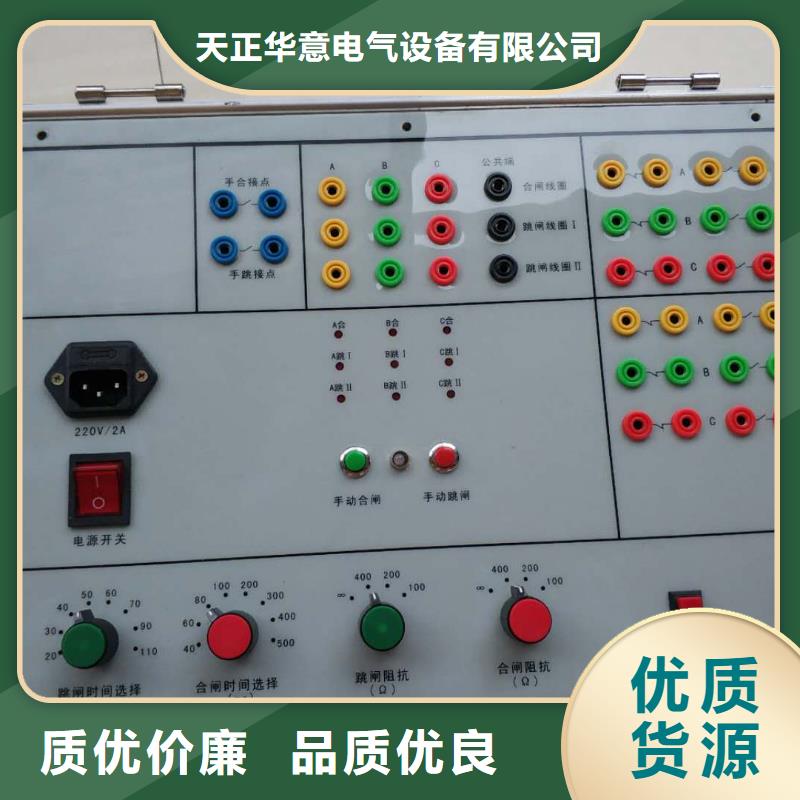

浙江舟山高低压开关柜通电试验台面板指示灯应该为合闸后亮红灯指示，分闸后亮绿灯指示，合闸按钮为绿色，分闸按钮为红色（指示灯与按钮分开，标明合闸按钮，分闸按钮，合闸指示，分闸指示）油漆不能出现多个颜色，如有碰撞补漆需同一种颜色.面板控制台旋转的两个按钮应该标明对应的电压或电流输出标识，例如，（直流电源输出旋钮、可调电压、电流输出旋钮） 8.带万向轮，数显表显示，数显表精度为0.5级，银灰色外壳9.工作环境： 0～40℃；环境湿度≤85％四、使用说明注意：1.每次试验必须确定调压器处于零位。2.电压，电流单独控制，可以同时输出。五、操作说明1.接通输入电源AC380V；2.切换“输入电源电压显示”转换开关，观察各项电压是否正常；3.将调压器回零，并按“启动”按钮，再按面板上“AC0~20A输出控制”合闸按钮。缓慢调节调压器旋扭,观察“AC0~20A电流指示”，升到要求值，在转换三相电流看是否达到要求，试验完毕后，旋转调压器旋钮使其回零位，按下“AC0~20A输出控制”分闸按钮，再按面板上的“停止”按扭，断开总电源开关。4.三相AC100V输出 合上总闸按钮直接在背板接点试验。5.三相AC0~400V输出 合上三相AC0~400V输出的合闸按钮缓慢调节调压器旋钮，观察三相AC0~400V电压指示，升到要求值，在转换三相电压看是否大达到要求，试验完毕后，旋转调压器旋钮使其回零位，按下AC0~400V输出的分闸按钮。

浙江舟山高低压开关柜通电试验台前面板介绍名称 说明警告，小心触电！ 小心触电的危险。当校准器工作时，这些端子上外加有致命电 压或者会输出致命电压。在将导线连接到这些端子或从端子上 取下导线时，请确保校准器和被校准装置处于待机模式。当校 准器执行 RCD 校准时，这些端子会输出交流线电压。INPUT 端子显示屏功能键为漏电开关测试仪校准提供连接口，根据被校准漏电开关测试 仪连接线的不同，分为两种接线方式。一种是将被校准漏电开 关测试仪的电源线插头插到校准装置的接线插座上，再将校准 装置的接线插座与校准装置 INPUT 端子连接。另一种是直接将 漏电开关测试仪的连接线插入校准装置的 INPUT 端子。 显示面板是一个 256 色有源 LCD 显示屏，用于显示校准器状 态、输出分断时间、测得的电流。此外，显示屏底部显示屏幕 正下方的五个功能键的功能。详见下面的功能键部分进一步了 解显示信息的详细内容。 这五个不带标记的功能键的作用由每个键正上方的控制显示屏 中的标记指示。在操作期间，功能会发生变化，这样就可以用 这些键完成更多的功能。 控制输出端子上输出信号的应用。显示屏中有状态栏指示是施 加了输出信号（显示“测试中…”，表示运行），还是没有施加 输出信号（表示待机）。 包括用于键入电流的有效值、分断时间以及包含因子的 10 个数 字键和 ENT（确定键）、DEL（删除键）两个功能键。如设置跳闸电流为 30mA，只需按 和 ，然后按 ENT 即可

浙江舟山高低压开关柜通电试验台如果显示的分断时间不是希望的时间值，则使用键盘，设定希 望的分断时间。按 -“数字键” ，若需更改设置则按 。6.设置相位。按 键，相位值在 0°和 180°两个值之间切换，使校准装 置的相位值与被校准漏电开关测试仪的相位值相等。校准时，可只对 1×30mA档，进行相位为 180°的分断时间校准，其余档可只做相位为 0°的分断时间校 准。7.按 键开始校准，校准装置显示“测试中…”，有的被校漏电开关测试 仪的屏幕上会有一个插头一样的图标闪烁，此时按被校漏电开关测试仪的 Test（测试键），仪器开始测量，如需退出按 键。8 测量完成后，被校漏电开关测试仪显示分断时间值，校准装置显示被校漏 电开关测试仪实际的剩余动作电流值和分断时间。注意：因漏电开关测试仪的 0.5×I△n 档为剩余不动作电流值，故 0.5×I△n 档只用校准其动作电流值，不用校 准其分断时间，校准装置可任意设置分断时间，但漏电开关测试仪将不动作，不 显示分断时间，校准装置一直显示“测试中…”，并在上部显示测得的动作电流值，退出测量，按 键即可。警告：为了避免触电，在连接到 L 和 N 端子之前，请确保 LD-300 处于待机 状态。在 RCD 跳闸电流校准过程中，L 和 N 端子上存在致命的电压。
