浙江舟山变压器测试台本系统采用全电脑操作，同时保留手动操作的功能，可在鼠标上或触摸屏上完成试验，试验后数据自动上传到试验报告，原始数据查询时只需输入数据编号，即可自动调出数据。A、键盘输入变压器基本参数（容量、高低压侧电压），即可全自动选择投切高低压电流互感器、电压互感器档位；B、全自动投切互感器档位（无需按钮手动）、并自动投切；C、全自动升降调压器、并进行自动调速，到额定电流或电压自动停止；并锁定试验数据,自动上传到试验报告.D、全自动进行异常电流、电压保护，并发出警报指示；E、全自动采集数据，并自动保存数据，自动恢复整机初始状态；F、全自动打印出厂试验报告。2．数据监测采用国际标准的全数据（同屏显示所有参数、向量图）监测，采用高精度功率分析仪测量，保证了数据的准确性，该功率分析仪为我公司自主研发，自行生产，已经成功运行在变压器质量检测中心二年。3．系统保护采用软件及硬件以及系统互锁等多重保护，台体采用分体式设计，控制部分采用一次线路和二次控制线路分开设计，大大提高了对试验人员、被试产品的性。4．本系统采用三表法（3P3W）试验原理，互感器为三只0.05级的单相独立系统，而且配合自动换挡系统，实现一二次全部电动自动换挡，为我公司聘请高电压计量站计量（互感器）专家指导设计并自行制造，采用干式真空浇注、无局放工艺，大大提高了试验的稳定性和试验精度。（目前市场多采用两只互感器，只可两表法测量）。5．在试验升压情况下，由于感应式调压器由电机与蜗轮蜗杆传动，在调压过程中有很大的惯性，特别是在做工频耐压和空载试验时，试验电压很难控制。我司采用变频调速的方式，电机速度可以人为随意调节快慢。大大提高了工作效率以及试验数据的准确性。6．本系统也可以进行变压器31次谐波分析试验。（空负载特性测试仪具备此功能）。7.现场安装调试需把主动力电缆引到试验站，进线柜，其他所需电缆有我方提供。

浙江舟山变压器测试台 变比组别、直流电阻试验变比组别测试点击变比组别试验选项，进入图3 界面。图3变比组别测试1.测量类型：三相变压器的测试；环境温度、环境湿度：可以对于当前温度和湿度下的测试结果进行保存，便于以后查询和换算。2. 接线方式：将测试线夹头按照低压黄绿红和高压黄绿红顺序夹至 变压器三相低压侧和高压侧；3. 试验操作步骤：点击“开始测试”按钮，然后软件会接受返回的数据显示在对应的分接档位。4. 注意事项：该试验，铭牌信息参数设置中的分接档位和分接间距对于仪器的测试结果有着直接联系，请设置时按照被试变压器的实际参数进行设置。直流电阻测试点击直流电阻试验选项，进入图4 界面。图4 直流电阻试验1. 数据显示：界面中左边为CH1通道（高压通道），右边为CH2通道（低压通道），显示使用的电流和测试结果电阻值。 通道、电流档位选择：高压通道，勾选后，启动此通道，低压通道，勾选后，启动此通道。下拉选择电流档位。分接选择：需要下拉选择当前测试被试品的分接档位，便于记录相应档位的数据。环境温度、环境湿度：可以对于当前温度和湿度下的测试结果进行保存，便于以后查询和换算。2. 接线方式：将测试线夹头按照低压黄绿红和高压黄绿红顺序夹至 变压器三相低压侧和高压侧；3. 试验操作步骤：3.1.选择好启动通道和电流档位，将“环境温度”“环境湿度”进行填写；3.2.点击“开始测试”，然后等待仪器返回数据即可，点一次“开始测试”，可以完成这一个分接所有的阻值测试。第四章 空载损耗试验操作说明与工作原理此试验可以与“90％和110％额定电压的空载损耗试验”一起完成。点击空载损耗试验选项，进入图5 界面。图5空载损耗试验试验参数会根据铭牌参数自动导入，不需要作改动低压空载损耗测试（界面如图5）1. 数据显示：界面中“试验数据”栏目中显示实时的三相有效值电压及其平均值、三相平均值电压及其平均值、、三相有功功率及其功率和、波形因数、空载电流％、空载损耗以及试验频率；“空载试验数据记录”保存已提取的试验数据；2. 接线方式：将测试线夹头按照 a、b、c 顺序夹至变压器三相低压套管，高压侧开路；3. 试验操作步骤（CT/PT档位根据产品参数自动选择）：3.0.选择额定电压3.1.点击 “开始测试”，软件会自动吸合接触器，自动升压，自动保存数据，自动降压，自动断开接触器，自动停止。

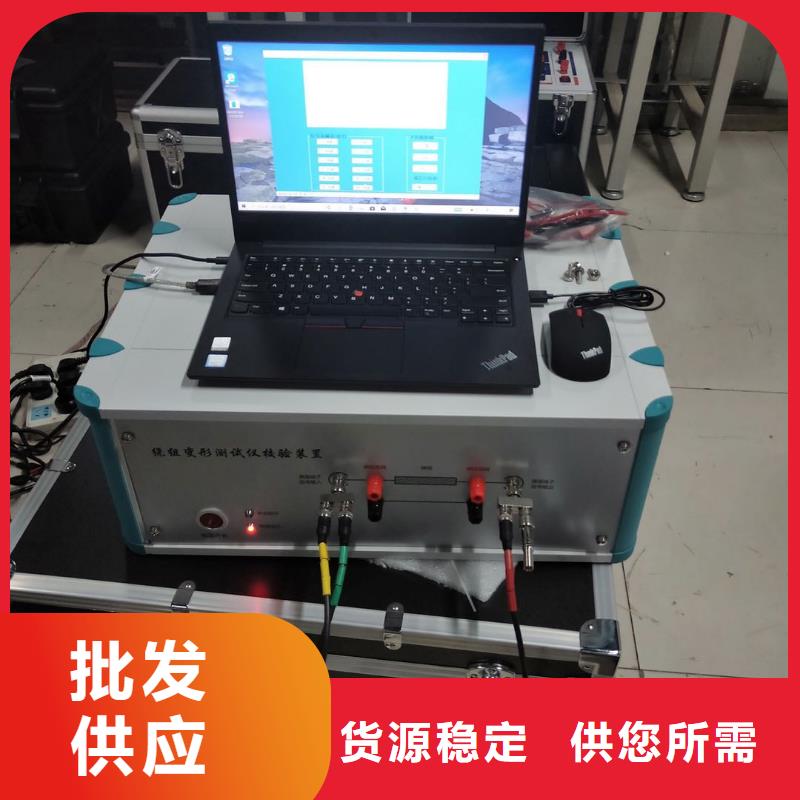

浙江舟山变压器测试台为了实现上述目的，本校验装置技术方案提供一种变压器综合参数测试仪校验装置，由用户界面、控制模块、信号产生模块、精密恒流源模块、精密电压源模块构成。用户界面用于接受检定人员预置的参数信息，并将参数信息自动换算成相应的电流、电压、相位等基本信息并传递给控制模块，控制模块的输出控制信号分别连接6路信号产生模块的控制信号输入端，其中有3路信号产生模块的输出分别连接相应的3路精密恒流源模块的输入，另外3路信号产生模块的输出分别连接的3路精密电压源模块的输入，3路精密恒流源模块可直接作为3相电流输出，3路精密电压源模块可直接作为3相电压输出。在用户界面的信息输入以及控制模块的控制作用下，每个信号产生模块可以产生独立的幅值、频率、相角可调的高度平滑的正弦信号单元，这些正弦信号单元可用于激励后级相互独立的精密恒流源模块、精密电压源模块，从而形成相互独立的3相电流和3相电压，3相电流和3相电压可直接作为标准信号输出。
