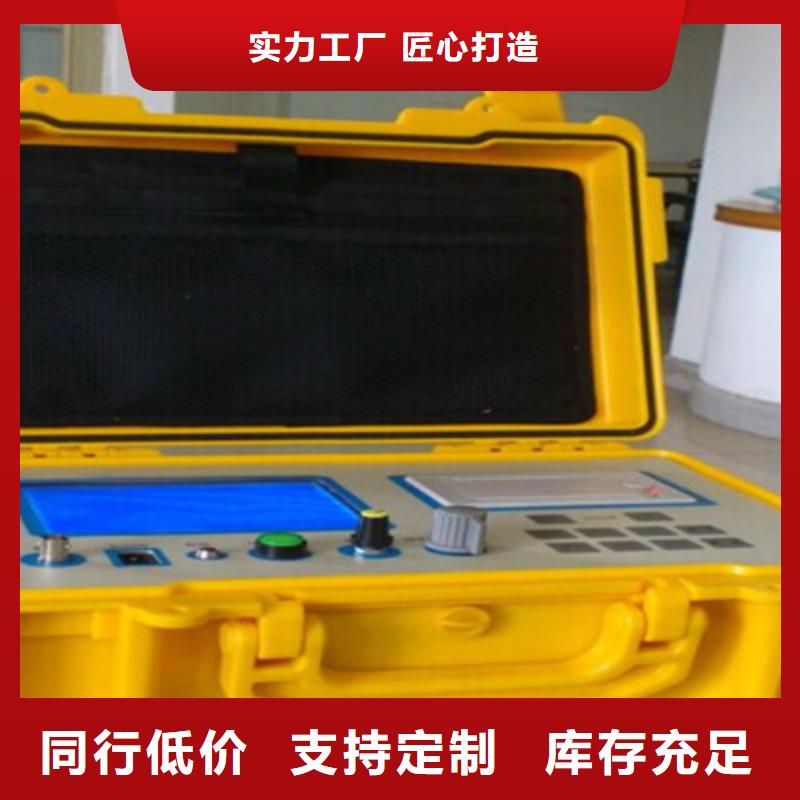

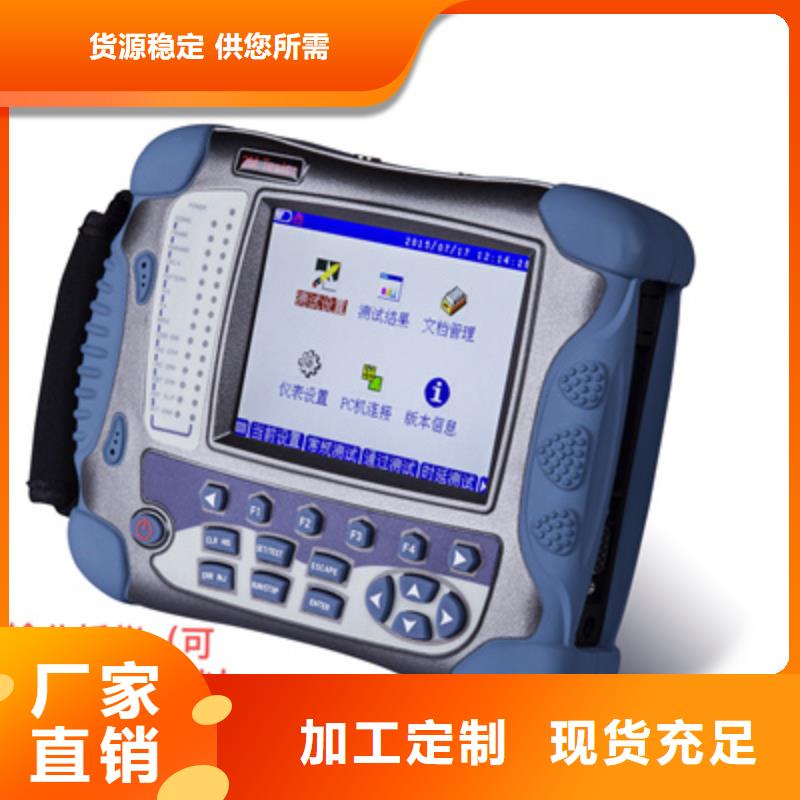

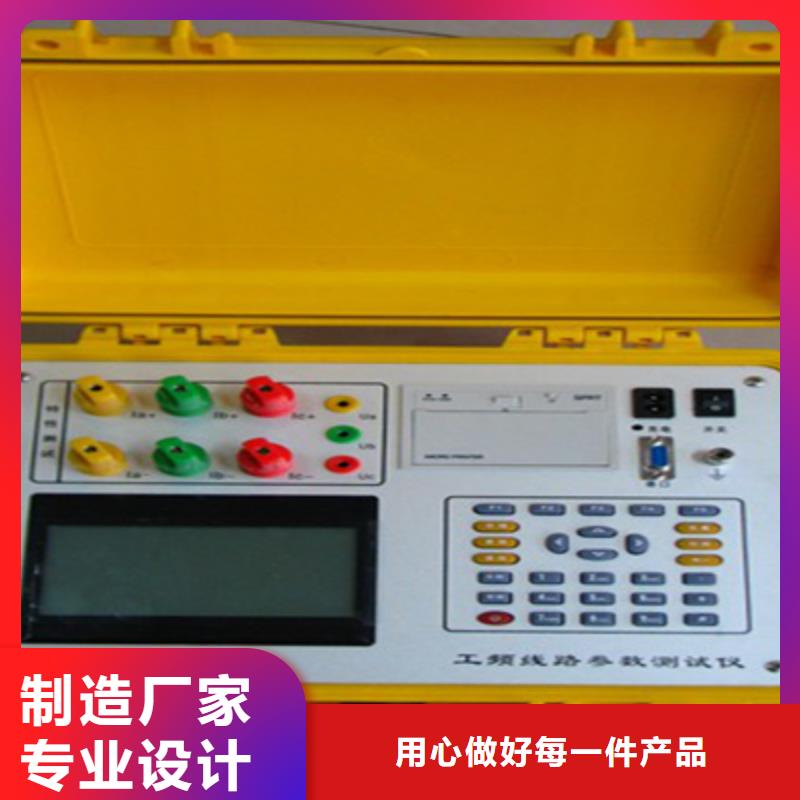

浙江舟山异频线路参数测试仪输电线路故障距离测试仪一、用途输电线路故障距离测试仪是用于架空输电线路发生性接地(短路)或断路(开路)时，测量故障点到测量点(变压器)的距离。该仪器适用于35kV及以上各电压等级的架空输电线，当发生性单相接地或断线故障时，只要在变电站内对故障线路进行测试，就可准确地测出故障距离，确定故障杆塔，便于抢修人员快速查找故障，缩短抢修时间。本仪器必须在线路停电的基础上才能使用。它具有体积小，携带方便，自带电池交直两用，具有图形和数字显示功能，操作方便。二、原理 根据波的传输理论，波在架空线路上传播,遇到开路或短路点时，会发生反射，在线路上产生驻波。波的频率不同，驻波波峰波谷出现的位置则不同。通过改变波的频率，可使波的波谷正好出现在信号的注入点。由于架空线路波速是固定的，在已知波速的情况下，就可以计算出线路的长度。设： f: 注入的信号频率；v: 注入的信号沿线路传输的速度；: 注入信号的波长；L: 线路长度；因为: f×＝v由理论公式推导，可得出:对于末端短路的线路，当注入的信号频率由低向高变化，在注入点出现个驻波波谷时，线路长度为波长的一半，即: L＝ /2＝0.5V/F。对于末端开路的线路，当注入信号的频率由低向高变化，在注入点出现个驻波波谷时，线路长度为波长的四分之一，即: L＝/4＝0.25V/F。据这一结论，就可以计算出故障距离。本仪器带有测频电路及对驻波波谷进行检测的模块，可检测出发生驻波时的频率，再根据已有的各电压等级下的波速，换算出发生故障的点到测量点之间的距离L。由于本仪器带有数据记忆电路，对测量出的各频率下的数据进行记录，可在测试完成后进一步分析。
