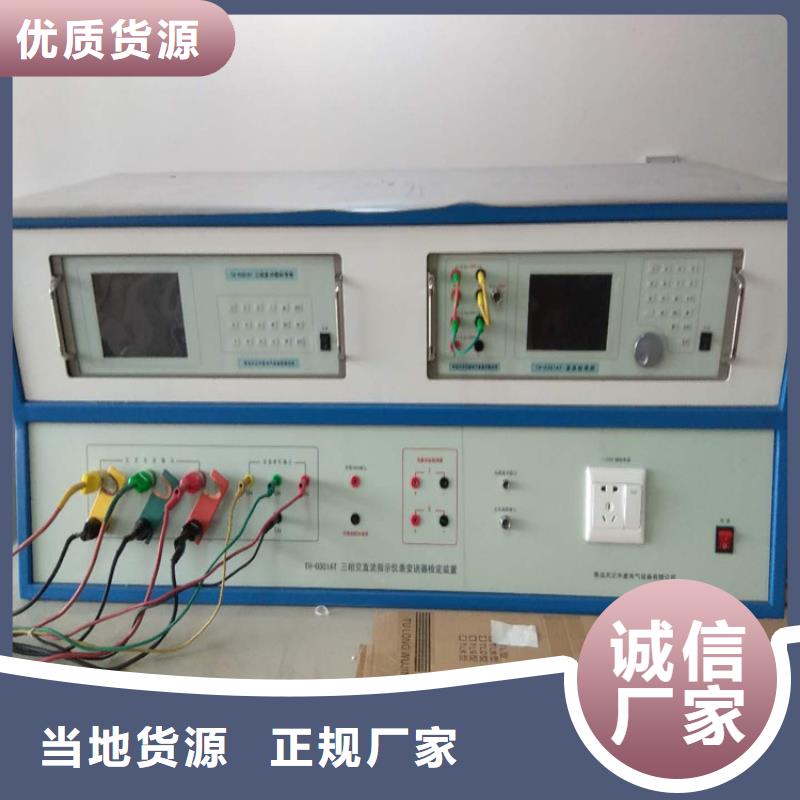

交流采样现场校验仪 三相交直流标准源，是根据标准和规程而设计的一种检定装置，不需要外配标准表，可对0.5级以下单、三相交/直流电压表，交/直流电流表，功率表进行自动或手动校验，此外还可以对频率表、相位表、功率因素表、变送器、电力负荷变量器、功率继电器进行校验检定。二、本校验仪技术指标符合：JJG597—05交流电能表检定装置规程SD 111—83交流仪表检定装置校验规程SD 112—83直流仪表检定装置校验规程三、主要特点：1、数字调频、调相、调幅、智能化设计、操作由键盘控制；2、电压、电流输出具有恒压、恒流特性，定频、定相功能；3、多功能标准表具有功率、电能、交/直流电压、交/直流电流标准；4、直流输出与交流输出分开；5、输出电压短路、输出电流开路具有自动保护功能，并有声光提示；6、背光式液晶显示直观明了；7、采用编程方式电表进行检验，直接显示误差并打印测试结果；8、具有除电能表外的软件修正标准表功能。四、主要技术指标：1、输出电压档：30V、100V、200V、400V、600V调节细度为0.01％，各档有20％余量；2、输出电流档：0.1A、0.5A、1A、2.5A、5A、10A、20A调节细度为0.01％，各档有20％余量；3、输出频率范围：45—65Hz，调节细度0.01Hz；4、输出相位调节：0—360°，调节细度0.1°；5、相角对称度：三相四线电压120°±0.5°、三相三线电压60°±0.5°、电流120°±1°；6、输出波形失真度：电压、电流波形失真度＜0.5％；7、直流电压与交流电压相同并增加直流75mv档；8、直流电流与交流电流相同并增加直流1mA档；9、输出直流电压、电流纹波为≤1％；10、输出电压、电流、功率稳定度为0.02％/2（分钟）；11、输出电压、电流表准确度0.1％；12、输出电压、电流每相额定容量为20VA，输出直流电压、电流额定容量为15VA；13、供电电源：220V±10％、50Hz±1％线路无突变负载；14、工作环境温度：-5℃—35℃、湿度为85％，无腐蚀性气体；15、体积：长350×宽430×高190（mm）；16、重量：25Kg

交流采样现场校验仪工作原理三相交流采样在线校验仪原理框图见插图从原理图看出，仪表首先把电压、电流信号转换成标准信号，高速A/D转换器在单片机的控制下同步对电压、电流标准信号采样，并同时采样信号的频率及相位，由计算机内部计算出实测电压、电流、有功功率、无功功率、频率、相位、功率因数等各参量，并显示测量结果。5. 面 板5.1.前面板三相交流采样在线校验仪面板由一块LCD显示屏，功能键【＜＜】、方向键和数字键、【确认】、【复位】及电源开关组成。接线端由三相交流电压输入端（由黄、绿、红、黑四端钮组成）三相交流电流输入端，钳夹输入端，电源输入连线，保险丝座（1A保险丝），RS－232接口（九针）。

交流采样现场校验仪另外键在这里仅与对功率因数进行“送数”操作时有关，分别表示超前”交流源输出设置示例：例如在交流源操作中需设置交流电压为220V；交流电流为接线方式为三相三线无功；功率因数为0.5L；频率为51Hz的交流源输出时，可在主菜单中，按键进入“源操作”子菜单界面，在“源操作”子菜单中按“1”则显示“交流电压输出设置”界面。在“交流电压输出设置”界面（图4）中具体操作如下：㈠ 先设置电压、电流档位；接线方式。⑴按（档位切换）键，将电压档位切换到“”档；⑵按（接线方式切换）键，将接线方式切换到“3/3有功”状态，按（有无功切换）键，将接线方式终切换到“3/3无功”状态；⑶按屏幕下边“电流”键，进入到“交流电流输出设置”界面。在“交流电流输出设置”界面中按五次“9”（档位切换）键，将电流档位切换为2.5A档；以下分“步进”方式、“送数”方式操作进行电量幅值上升。㈡“步进”方式操作进行电量幅值上升。接㈠步骤⑶的状态：⑴按屏幕下边“电压”键，进入到“交流电压输出设置”界面。在“交流电压输出设置”界面中按十一次“1”（升10％）键，将电压输出升至220V（假设此时屏幕输出检测里A相电压显示值为219V，C相电压显示值为220V，需将A相电压调节到220V，则请按“7”键，将相别状态切到A相状态，键，则A相电压调节到220V）⑵按屏幕下边“电流”键，进入到“交流电流输出设置”界面。在“交流电流输出设置”界面中按十次键，将电流输出升至2.5A（假设此时屏幕输出检测里A相电流显示值为2.C相电流显示值为，需将C相电流输出调节到2.5A，则请按“7”键，将相别状态切到C相状态，按升0.1％）键，则C相电流输出调节到2.5A）；⑶按屏幕下边“因数”键，进入到“交流因数输出设置”界面。
